세밀하게 검사하는 거래처와 일하면서 진행한 보드 검증.
STM32F103의 외부 Clock 사양에 대한 검증.
HW 설계하여 보드 제작이 된 후 clock 이 제대로 인가되고 있는지 확인하기 위해 보드 검증을 한다.
Clock 회로 설계는 아래와 같다.
외부 Oscillator를 사용하여 clock을 인가하도록 설계.
전원 (Vdd 는 3.3V)

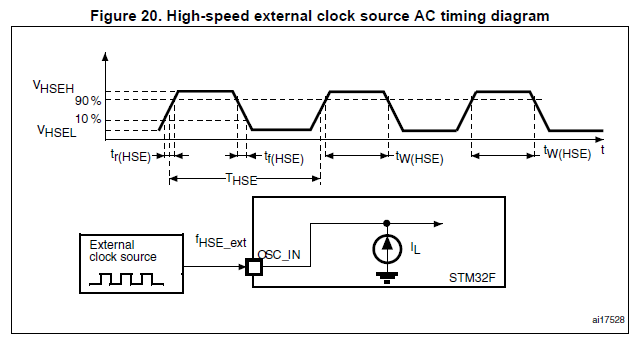

검증할 내용을 데이터시트의 관련 내용을 찾아서 확인.
측정 기준
1. 8 MHz clock.
2. OCS_IN high leve : Max. Vdd = 3.3V
3. OCS_IN low level : Max. 0.3Vdd = 0.99V
4. OSC_IN High or Low width : 5 ns 이상.
5. OSC_IN rise or fall time : 20 ns 이하.
32.768 kHz Crystal osillator에 대해서도 검증하려 했으나 이에 대한 사양은 데이터시트에서 못 찾았다.
