210131 실용전자공학 와이어 게이지





실용전자공학 책을 보면서 필요한 내용 정리.

와이어 게이지 부분.



예제 : 출력 전력이 0.1mW에서 5W까지 다양한 부하 장치를 부하에서 10 ft (= 3.048m) 떨어진 12V 전원에 연결해야 한다.

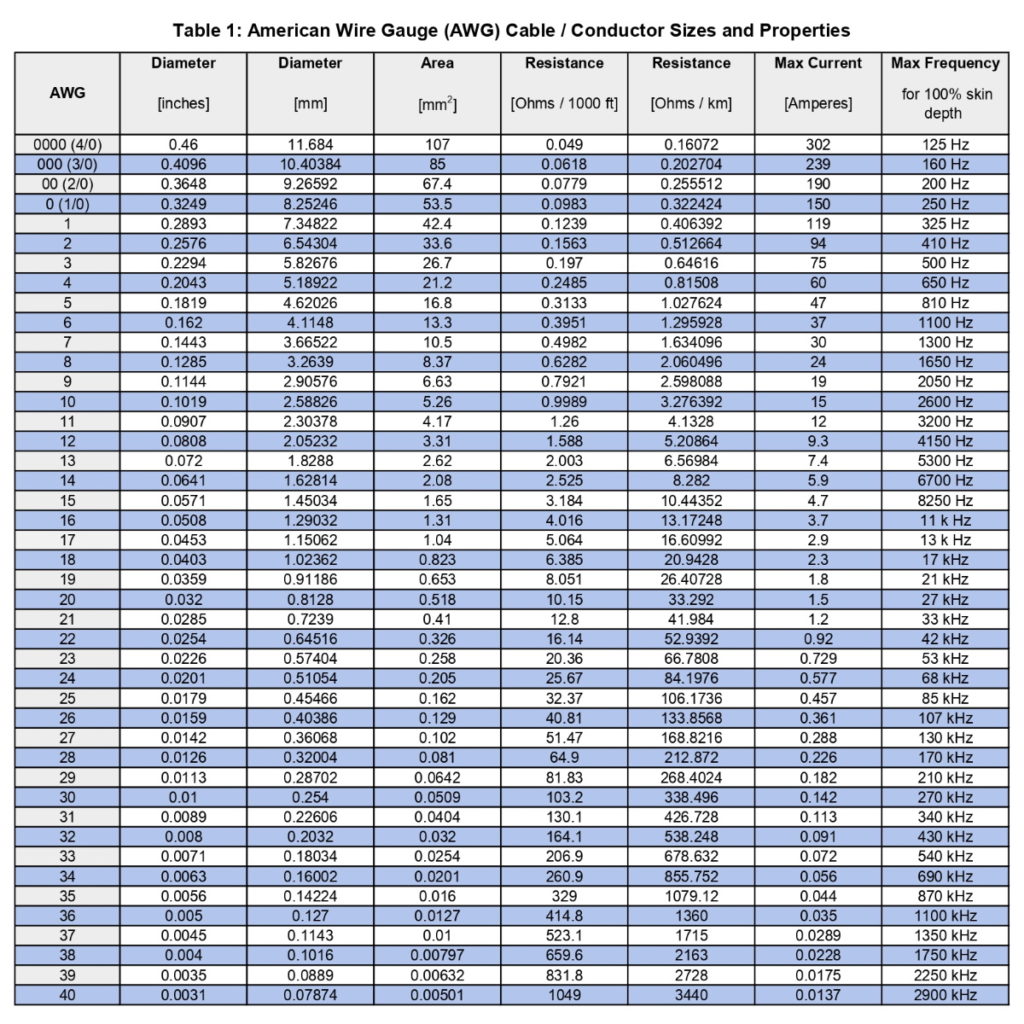

부하에서 끌어당겨 쓸 것으로 예상되는 전류가 무엇이든 안전하게 지원할 수 있는 최소 전선 치수를 AWG 표 (AWG table) 를 보고 결정한다.





최대 전력 준위만 고려하면 되므로

I = P/V = 5W / 12V = 0.42A



표에 제공된 와이어 게이지만 선택하면 0.92 A의 22 게이지가 작동하지만, 2.32 A 정격의 18 게이지 전선을 보수적으로 선택할 수 있다. 전선의 길이가 너무 짧아서 전압이 거의 떨어지지 않으므로 길이를 무시할 수 있다.



다시 전자공학을 공부하기 위해 구매한 책인데 아주 유용한 내용이 많다.

실용전자공학 책은 적극 추천한다. ^^
