210223 엑셀로 오실로스코프 파형 분석





환경) MSOffice 365



엑셀로 오실로스코프 파형 분석

텍트로닉스 오실로스코프로 파형을 캡춰 후 .csv로 저장을 하였다.

이 저장한 파형을 엑셀에서 불러와서 확인하려 한다.



첫 번째 셀이 시간, 두 번째 셀이 Ch1, 세 번째 셀이 Ch2 이다.

삽입 메뉴에서 추천차트를 선택했더니 원하는 형태의 차트가 자동으로 선택되지 않았다.

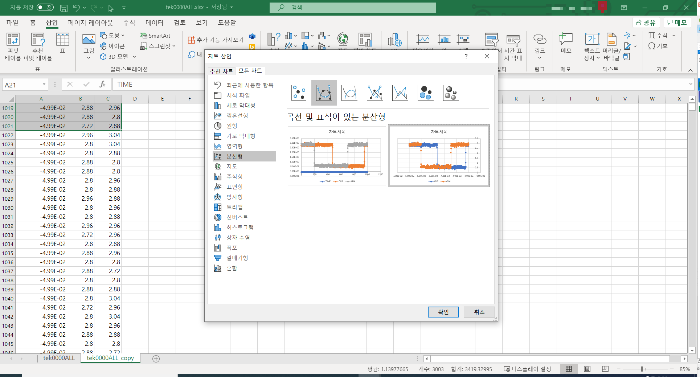

모든 차트 탭을 누르고,

분산형 >> 곡선 및 표식이 있는 분산형에서

아래와 같이 우측을 선택하면 추출한 데이터를 이용하여 파형을 확인할 수 있다.
