220411 Raspberry Pi Pico & WIZnet Ethernet HAT Ping test 3

앞에 이어서 Raspberry Pi Pico & WIZnet Ethernet HAT Ping test 3 번째.



아래 링크의 STEP-2 : Setup Ethernet Library 부분 부터 따라하기 하려 했는데...

그냥 참고만 하고.



https://github.com/Wiznet/RP2040-HAT-MicroPython/blob/main/Ethernet%20Example%20Getting%20Started%20%5BMicropython%5D.md

GitHub - Wiznet/RP2040-HAT-MicroPython



Ethernet example testing

w5x00_ping_Test.py 파일의 링크가 안 되어 있다.

아래 링크에서 찾았다. ^^

https://github.com/Wiznet/RP2040-HAT-MicroPython/tree/main/examples/PING_TEST

그러나 clone 한 폴더에 샘플 소스가 있다. ^^

d:\Src\RP2040\RP2040-HAT-MicroPython\examples\PING_TEST\



이것을 Thony 에서 Open.

File > Save as > Raspberry Pi Pico 선택하여 Raspberry Pi Pico로 저장한다.

그리고 실행 Run.





결과는 에러 메시지... ㅡ.ㅡ;

usocket 라이브러리 찾아 설치를 해 보는 등 다양한 방법을 찾아 보았다.

그러나.

처음에 다운로드 받았던 firmware 파일을 Raspberry Pi Pico 에 copy 하는 것으로 간단히 해결된다.

Thonny의 Firmware가 최신일 것으로 판단하여 그대로 진행했는데...

W5100s_1.0.4.uf2 를 사용해야 한다.





복사하는 방법은 BOOTSEL 버튼을 누른 상태에서 USB cable을 연결하면 드라이브로 인식된다.

이 드라이브에 firmware 파일을 복사하면 된다.

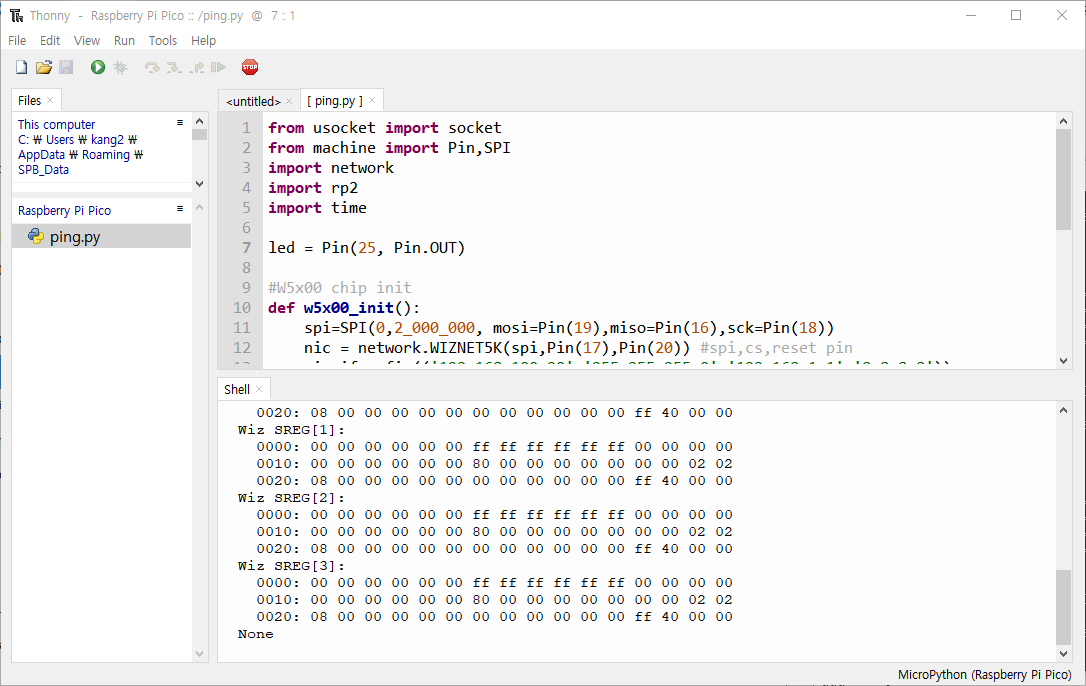

다시 Thonny를 실행하고 ping test 예제를 open, Save as로 Raspberry Pi Pico로 저장 후 실행.

Ping 테스트를 하여 정상 동작되는 것이 확인된다.

참고로 IP 주소는 내 PC에서 테스트 하는 환경에 맞게 기존 소스에서 변경하였다.

  PC : 192.168.100.10

  Raspberry Pi Pico & Wiznet HAT : 192.168.100.20

이상으로 오늘의 작업 기록 완료!
